一分鐘精華摘要：
CoWoS（Chip-on-Wafer-on-Substrate）是台積電（TSMC）研發的 2.5D 高階先進封裝技術。它打破了傳統晶片分開封裝的限制，透過一片關鍵的「矽中介層（Silicon Interposer）」，將處理器核心（如 GPU、ASIC）與 HBM 高頻寬記憶體 以前所未有的超近距離「黏」在同一個基板上。這項技術解決了高頻高速傳輸下的延遲與耗電痛點，是釋放地表最強 AI 算力的唯一解法，也是台積電在晶圓代工市場築起絕對壟斷高牆的戰略王牌。
「為什麼 NVIDIA 晶片在台積電成功投片了，黃仁勳卻說產能卡在『封裝』？」
「封裝不就是把晶片用塑膠殼包起來而已嗎？為什麼連三星和 Intel 都追得這麼痛苦？」
在前面兩個模組中，我們徹底搞懂了 GPU 大腦的平行運算天賦，也拆解了主機板上負責承載一切的 AI PCB 3D 地下迷宮。
但這時候，半導體產業遇到了另一個巨大的工藝難題：大腦晶片做好了，隔壁鄰居 HBM 記憶體大樓也蓋好了，但我們要怎麼把這兩個截然不同的頂級組件，無縫地「接」在一起，讓她們每秒能交換幾千 GB 的情報，而且完全不發熱、不漏電？
傳統把晶片焊在電路板上的方法早就行不通了。為此，台積電祭出了隱藏多年的終極大招 —— CoWoS 先進封裝。
本篇文章將帶你用大白話拆解這項點石成金的黑科技，看懂它如何成為全球 AI 科技鏈上最瘋狂搶奪的「戰略物資」。
1. 拆解 CoWoS 縮寫：晶片界的「超級無塵聯排豪宅」
CoWoS 這個字看起來很玄，但其實它是三個英文單字的組合，我們可以把它拆成兩層來看：
- CoW (Chip-on-Wafer)：【晶片放在晶圓上】

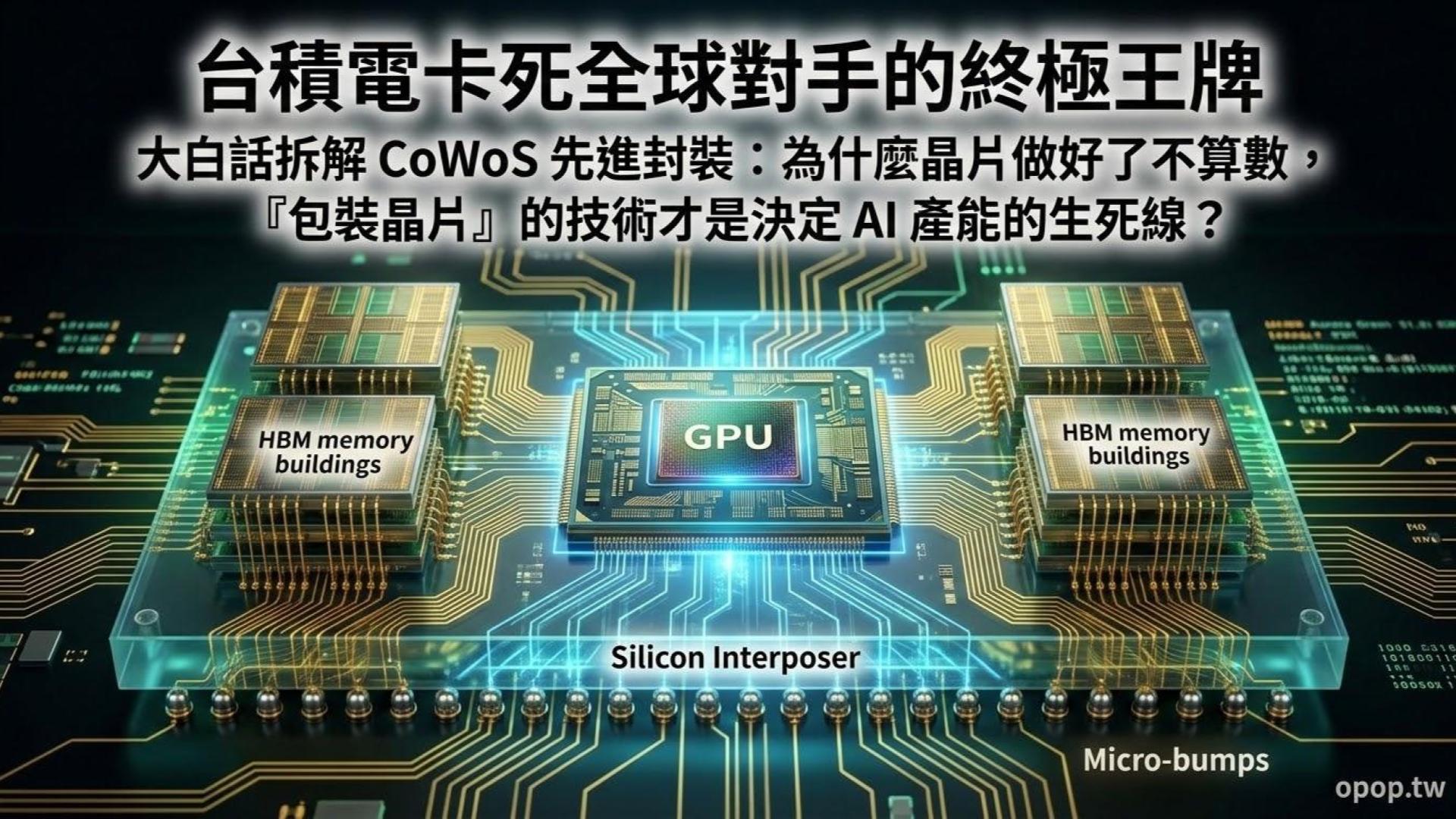

工程師把做好的運算晶片（如 GPU）和 好幾棟 HBM 記憶體大樓，一起精準地黏在一片薄薄的「矽中介層（Silicon Interposer）」上。 - oS (on-Substrate)：【再把整組放在基板上】
黏好之後，再把這整套晶片組，安穩地放上傳統的封裝基板上。
為什麼這片「矽中介層」是逆天關鍵？
這就是 2.5D 封裝的精髓。傳統的主機板電路走線，對 AI 來說距離太遠、線路太粗。
台積電乾脆用做半導體的高級技術，直接做了一片「矽中介層」當作地下秘密通道。在這片不到一公分的小小矽片上，密密麻麻地刻出了數萬條奈米級的金屬網路。
大腦晶片與記憶體大樓住在這棟「聯排豪宅」裡，彼此的距離只有微米等級，出門走地下秘道（中介層線路）一秒就能對話。這完美實現了超高頻寬、超低延遲、與極度省電的驚人效能。
2. 為什麼 CoWoS 技術，會成為產能最嚴重的「卡脖子」生命線？
在 2026 年的今天，全球高階 AI 晶片的產能瓶頸，九成都不在於台積電的 3 奈米或 4 奈米晶圓做不出來，而是「CoWoS 封裝產能根本不夠全宇宙搶」。
為什麼對手沒辦法出來分擔？因為這項技術有三大極致的工藝魔鬼：
- 對準難度高到像鬼神工藝： 把幾顆晶片放上中介層，對準的容許誤差只有奈米級。只要稍微歪了一丁點，數十萬台幣的 GPU 晶片和記憶體就會原地報廢。
- 晶片面積越來越巨大： 為了追求更強的算力，黃仁勳要求晶片越做越大（例如最新的晶片結構）。晶片面積越大，中介層就要跟著變大，這會導致一片晶圓上能切出來的成品數量急劇減少，良率控制難上加難。
- 設備大缺貨： 製作 CoWoS 需要極其特殊的昂貴機台。這些上游設備商（如弘塑、萬潤等台廠設備鏈）的訂單早就排到幾年後，產能不是說擴就能馬上擴出來的。
3. 一表看懂：傳統打線封裝 vs. CoWoS 先進封裝
從傳統的「包裝」變成半導體級的「微觀重組」，CoWoS 帶來了顛覆性的性能跨越：
| 評比項目 | 傳統打線/倒裝封裝 (Flip-Chip) | CoWoS 先進封裝 (2.5D) | 2026 產業實質效益 |
|---|---|---|---|
| 晶片間距 | 較遠（公釐級，透過 PCB 連接） | 極近（微米級，透過矽中介層連接） | 縮短物理距離，徹底消除高速傳輸下的訊號衰減。 |
| 內部傳輸線寬 | 較粗，通常是微米級 | 奈米級（與半導體線路同等級） | 可以在微小面積內拉出數萬條通道，實現超高頻寬。 |
| 整合能力 | 只能單顆晶片分開包裝 | 可將 GPU、CPU、HBM 完美揉合在一起 | 實現「異質整合」，讓不同製程的晶片發揮最大綜效。 |
| 商務垄斷度 | 廠商眾多、利潤微薄 | 台積電絕對壟斷（全球九成市佔） | 讓台積電握有全球科技巨頭的算力生殺大權。 |
4. 💡 建立長期投資視角：看懂非護國神山的「外溢設備紅利」
理解了 CoWoS 為什麼是 AI 產業鏈的暴風眼，我們在篩選資產與長線佈局時，就能掌握最核心的財富密碼：
- 台積電的壟斷地位堅不可摧： 過去大家擔心三星或 Intel 會搶走台積電的晶圓代工訂單。但只要你看懂 CoWoS，你就會明白，就算對手把晶片做出來，沒有台積電這套無可替代的先進封裝產能，晶片也無法組裝上市。這正是護國神山最深不可摧的護城河。
- 緊盯台灣先進封裝設備鏈： 既然台積電正舉全球之力在瘋狂擴充 CoWoS 產能，那麼最大、最確定的肥肉，絕對會落到那些提供濕製程設備、點膠機、自動光學檢測（AOI）以及貼片機的台灣本土設備廠口袋裡。這群在神山背後幫忙推動產能的設備軍團，在產能供不應求的 2026 年，其營收與毛利增長往往具備極高的確定性。
總結：2.5D 還不夠，接下來要「往天空蓋樓」了
CoWoS 封裝用完美的「平面鄰居豪宅」架構，成功幫地表最強的 AI 晶片解決了算力與記憶體的交界痛點。但人類對於算力的貪婪是沒有極限的，當平面空間已經被晶片擠到密不透風時，半導體大廠們又開始動起歪腦筋——平面既然住滿了，那我們何不把戰場轉向「面板級的大拼圖」，甚至直接往天空垂直疊上去？
我們下一篇，就來聊聊這個緊跟在 CoWoS 之後，各大巨頭正擠破頭爭奪的下一波封裝新戰場 —— 什麼是面板級扇出型封裝（FOPLP）？大白話拆解繼 CoWoS 後的半導體最新戰局。
重點筆記：
- 核心原理： CoWoS 透過一片高階的「矽中介層」，將運算核心與 HBM 記憶體以微米級的距離黏在同一個基板上。
- 關鍵優勢： 突破傳統封裝限制，實現高頻寬、低延遲與極度省電，是頂級 AI 晶片量產的唯一標準。
- 商機效應： 封裝產能供不應求引發全球供應鏈卡脖子，這將直接帶動台積電先進封裝擴產設備鏈的長線剛性紅利。
