一分鐘精華摘要：
AI PCB（印刷電路板）與高階 HDI（高密度互連板）是承載 AI 伺服器所有關鍵零組件的基石。因應 AI 運算對高頻高速傳輸的嚴苛要求，AI 專用的電路板在規格上迎來了「高層數（高達 20-30 層以上）」與「低訊號損耗材料」的全面革命。透過極致精密的微孔打孔技術（HDI），電路板在微小的空間內構築出龐大的 3D 數據立體迷宮。這項高度仰賴工藝經驗的成熟大產業，正是台灣科技供應鏈中不可或缺的黃金護城河。
在前面幾篇中，我們陸續拆解了晶片外圍的 CPO 光速傳輸革命、主機板上的 MLCC 穩壓蓄水池，以及在組件之間奔馳的 PCIe Gen 6 雙層巴士高鐵網路。
這時候，請你想像一下：高鐵列車（數據）開得再快、發電廠供電（電流）再強，如果承載這些軌道與水庫的「土地」本身質量太差、泥濘不堪，那高鐵一樣會翻車、水庫一樣會崩塌。
在 AI 伺服器裡，這塊承載一切的「黃金土地」，就是大眾常聽到的 PCB（印刷電路板）。
這篇文章將帶你用大白話看懂，為什麼到了 AI 時代，這塊看似普通的「綠色或黑色塑膠板」，身價會跟著暴增？而台廠又是如何在這個被視為傳統的產業中，築起全球無法超越的技術堡壘？

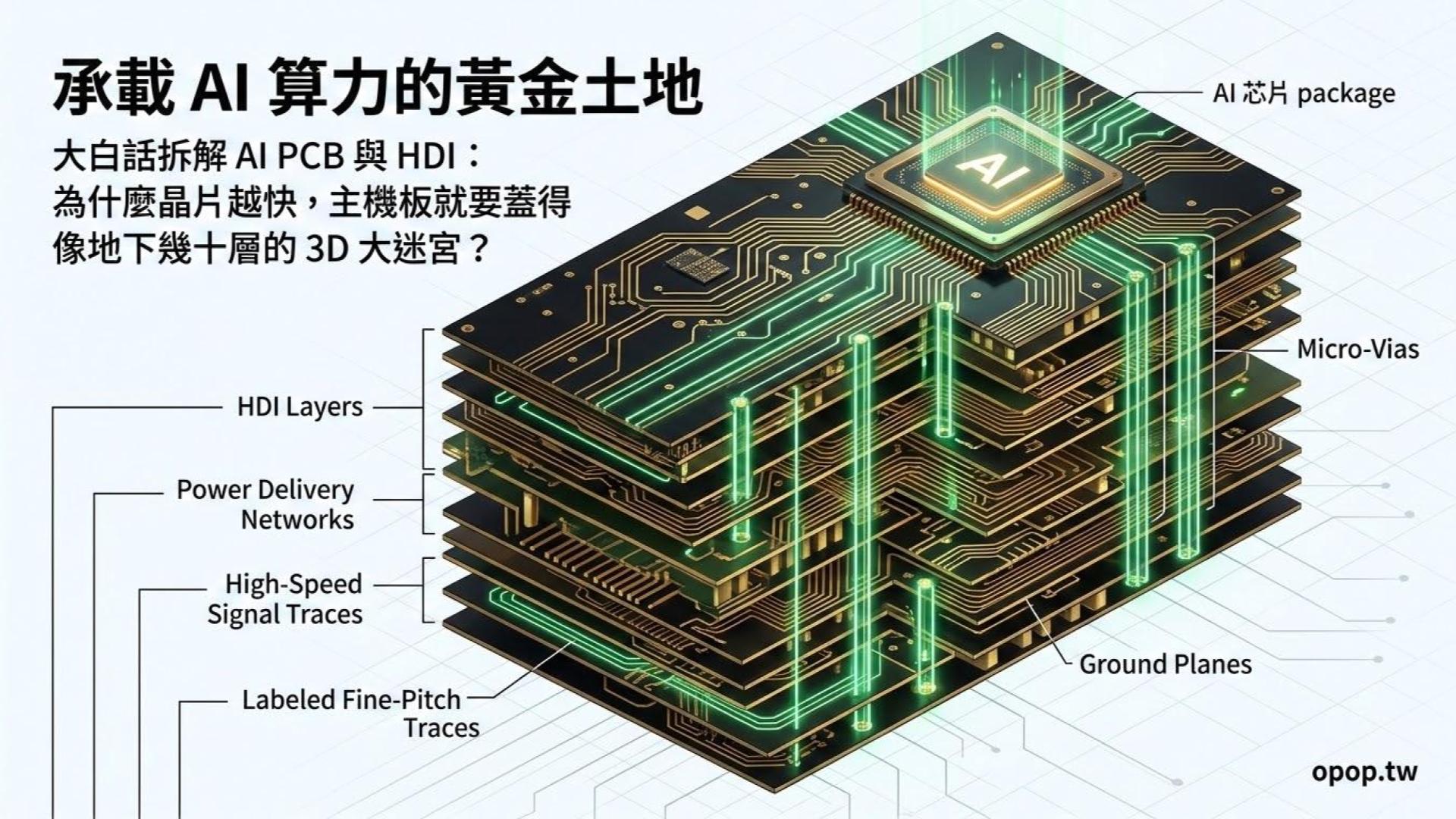

1. 什麼是 PCB 與 HDI？把主機板想像成「 3D 立體大迷宮」
PCB 的全名叫「印刷電路板」，它的功能是把所有晶片、電容、電阻固定住，並透過板子上的微型銅線，讓彼此能夠通電、傳輸情報。
- 普通 PCB 像「鄉村平房與平面道路」： 以前電子產品沒那麼複雜，線路都在表面走，層數大概只有 4 到 8 層。
- AI PCB 則像「地下 30 層的巨型錯綜迷宮」： AI 伺服器的組件太多、速度太快（例如跑的是 PCIe Gen 6 規格），表面根本沒空間走線。工程師只好把板子像蓋千層派一樣，一層一層往地下疊，高階 AI 伺服器的板子往往高達 20 到 30 層以上！
什麼是高階 HDI（高密度互連）板？
既然板子蓋到了 30 層，那第 1 層的晶片要怎麼跟第 25 層的記憶體講話？
答案是在板子內部「打洞」。傳統的打洞是用機械鑽頭直接貫穿整張板子（通孔）；但 HDI 技術則是用極其精密的「雷射」在板子內部打出肉眼看不見的微小孔洞。
這些孔洞可以只連通第 3 層到第 5 層（盲孔），或者藏在第 10 層到第 15 層之間（埋孔）。透過這種在板子內部構築 3D 立體高架橋的工藝，才能在有限的空間內，接下 NVIDIA 頂級晶片 那多達數千根的訊號針腳。
2. AI 時代的土地革命：AI PCB 的兩大魔鬼細節
當 AI 的算力衝上新高度，這塊「黃金土地」面臨了前所未有的嚴苛考驗，主要體現在兩個硬核指標上：
A. 材料的革命：拒絕訊號在土裡「漏掉」
當數據以每秒幾百 GB 的超高頻率在 PCB 內部的銅線奔跑時，銅線周圍的塑膠基材如果材質不好，就會像「吸水棉花」一樣，把數據訊號的能量偷偷吸走、甚至讓訊號變形。
因此，AI PCB 必須全面採用高昂的 「超低損耗材料（Ultra Low Loss）」，確保數據高鐵在地下迷宮裡全速奔馳時，訊號不會產生任何一絲漏電或失真。
B. 散熱與耐重力：承受高溫的鋼筋鐵骨
一台高階 AI 伺服器非常重，而且內部是個 高達攝氏上百度的超大火爐。這張 PCB 必須要在長期的高溫烘烤、以及重壓之下，連續工作幾年都完全「不變形、不翹曲、線路不斷裂」。這需要極其深厚的材料配方與壓合經驗。
3. 一表看懂：普通 PCB 與 AI 級高階 PCB 的斷代差距
當結構從平面走向極致的 3D 立體，PCB 產業的毛利與價值也迎來了完全不同的天賦點：
| 評比項目 | 一般消費級 PCB (手機/筆電) | AI 伺服器級高階 PCB / HDI | 2026 產業實質效益 |
|---|---|---|---|
| 板子層數 | 4 ~ 12 層左右 | 高達 20 ~ 34 層以上 | 層數成倍增加，直接帶動製造產值與單價暴增。 |
| 打孔技術 | 機械鑽孔、傳統通孔 | 高階雷射鑽孔、盲埋孔任意層互連 | 技術門檻極高，大幅淘汰缺乏精密雷射工藝的對手。 |
| 基材要求 | 普通 FR4 玻璃纖維板 | 超低損耗 (Ultra Low Loss) 高階材料 | 確保高頻高速傳輸下的訊號完整度，降低失真率。 |
| 主要台廠鏈 | 廠商眾多、削價競爭激烈 | 金像電、欣興、健鼎、台光電(CCL)等 | 產能與良率高度集中在台灣龍頭廠，享有高毛利。 |
4. 💡 建立長期投資視角：看懂台灣電路板鏈的「黃金護城河」
理解了 AI PCB 是承載算力的土地，我們在做長線科技產業的資產篩選時，就能明白台灣人在這個領域的恐怖優勢：
- 這是一門高度仰賴經驗的「黑手黑科技」： 很多人以為 PCB 是傳統成熟產業，只要買機器就能做。但實際上，要在 30 層比頭髮還薄的板子裡，精準對齊幾萬個奈米級的雷射孔，同時還要在大規模量產中維持 9 成以上的「良率」，這背後需要的是台廠大工程師們二、三十年來累積的「壓合參數與工藝經驗」。這條護城河，不是其他國家蓋個新工廠、砸錢買機台就能在一夜之間追上的。
- 關注上游材料（CCL）的轉型紅利： 要做高階 PCB，就必須用到更上游的「銅箔基板（CCL）」。台灣的材料巨頭（如台光電、聯茂）近年來因為研發出了能與美國、日本大廠平起平坐的超低損耗 CCL，直接拿下了全球高階 AI 伺服器的絕大部分市佔。這種從上游材料到中游製造的一條龍優勢，正是散戶在面對市場震盪時，最值得信任的長線配置底氣。
總結：地基已經打穩，接下來要「包裝大腦」了
AI PCB 與高階 HDI 技術，用極致的 3D 立體工藝，在小小的伺服器機殼內，為 AI 大腦鋪設好了最完美、最堅固的長青土地。
到這裡，我們已經完成了第二模組（財經關鍵字篇）的 5 篇核心解密！我們從 CPO、MLCC、矽光子、PCIe 一路聊到 PCB，徹底打通了硬體周邊的任督二脈。
接下來第三模組，我們要進入台灣最引以為傲的核心主場 —— 【製造、封裝與散熱篇】。我們第一篇（總篇數第十一篇）就要來直擊那個讓台積電卡死全球對手、黃仁勳天天掛在嘴邊的終極包裝技術。
我們下一篇，正式啟動：什麼是 CoWoS 封裝？台積電真正卡死全球 AI 競爭對手的終極「包裝技術」。
重點筆記：
- 3D 立體結構： AI PCB 為了容納龐大的晶片針腳與走線，層數暴增至 20-30 層以上，內部結構如同複雜的地下大迷宮。
- 高階雷射打孔： 透過精密雷射 HDI 技術，在板子內部製造盲孔與埋孔，實現高密度、跨層數的高速訊號互連。
- 台廠工藝壁壘： 高層數的壓合與超低損耗材料的控制極度仰賴良率經驗，這構築了台灣 PCB 供應鏈難以動搖的長線護城河。
想問問各位…
看完了 AI PCB 從平面走向 3D 立體迷宮的底層邏輯，在評估這塊承載算力的黃金土地時，你最看好哪一個部分的投資含金量？
- A. 掌握獨家專利技術的上游銅箔基板（CCL）廠，畢竟巧婦難為無米之炊，好板子一定需要最頂級的低損耗材料。
- B. 技術與良率世界第一的台灣高階 PCB/HDI 製造龍頭，她們二、三十年的量產經驗是競爭對手最難逾越的高牆。
- C. 我傾向保持資產配置的平衡，直接透過一籃子的科技 ETF 來打包這些隱形冠軍，安穩賺取牛市紅利。
