一分鐘精華摘要：
CPO（Co-Packaged Optics，共同封裝光學）是一種將「交換晶片」與「光學引擎（光電轉換模組）」共同封裝在同一個基板上的先進技術。傳統資料中心依賴「銅線」進行電訊號傳輸，但在 AI 面臨天文數字般的數據吞吐量時，銅線遭遇到嚴重的訊號損耗與高發熱極限。CPO 透過矽光子技術，直接在晶片端將電訊號轉為「光訊號」輸出，具備超高頻寬、超低延遲與大幅節能等絕對優勢，是 2026 年半導體產業公認打破傳輸瓶頸的關鍵革命。
在前面幾篇的系列文中，我們已經摸透了 AI 的「大腦晶片」包含 GPU 的運算原理，也看懂了各家巨頭如何透過 HBM 高頻寬記憶體技術 來拓寬晶片旁邊的交通水道。
但是，AI 運算是一個需要集體作戰的巨型戰場。一兩個晶片算得快沒有用，在一座現代 AI 資料中心裡，通常需要幾萬顆晶片透過網路協同工作。
這時候，整個半導體產業撞上了一道物理學的鐵牆 —— 晶片與晶片之間的連接線，快要被數據塞爆了。
為了打破這個傳輸瓶頸，科技界聯手發動了一場名為「光進銅退」的通訊通訊革命。本篇文章將帶你用大白話拆解近期最火熱的科技名詞 —— CPO（共同封裝光學）。
1. 痛點起因：為什麼老字號的「銅線傳輸」玩不下去了？
過去幾十年來，電腦內部的數據傳輸，不論是電路板上的走線還是連接口，99% 都是依靠「電訊號（電子）」在銅線裡奔跑。
但在 AI 時代，這種模式遇到了三個致命的物理極限：
- 訊號損耗（塞車）： 當傳輸速度高達 800G 甚至 1.6T 這種天文數字時，電子在銅線裡走沒幾公分，訊號就會嚴重衰減，像是在泥濘中跑步。
- 恐怖的高發熱： 速度越快，電子摩擦產生的熱能就越高。如果繼續用銅線硬塞數據，晶片還沒算完，傳輸線可能就先熱到降速了。
- 功耗過高（吃電）： 為了讓電子衝過銅線的阻礙，資料中心必須耗費大量的電力去「推」這些訊號，這與現代講求綠能的趨勢背道而馳。
物理大師告訴我們：既然「電子」走銅線又熱又慢，那不如換成宇宙中速度最快、而且完全不會發熱的媒介 —— 「光子（光纖）」。

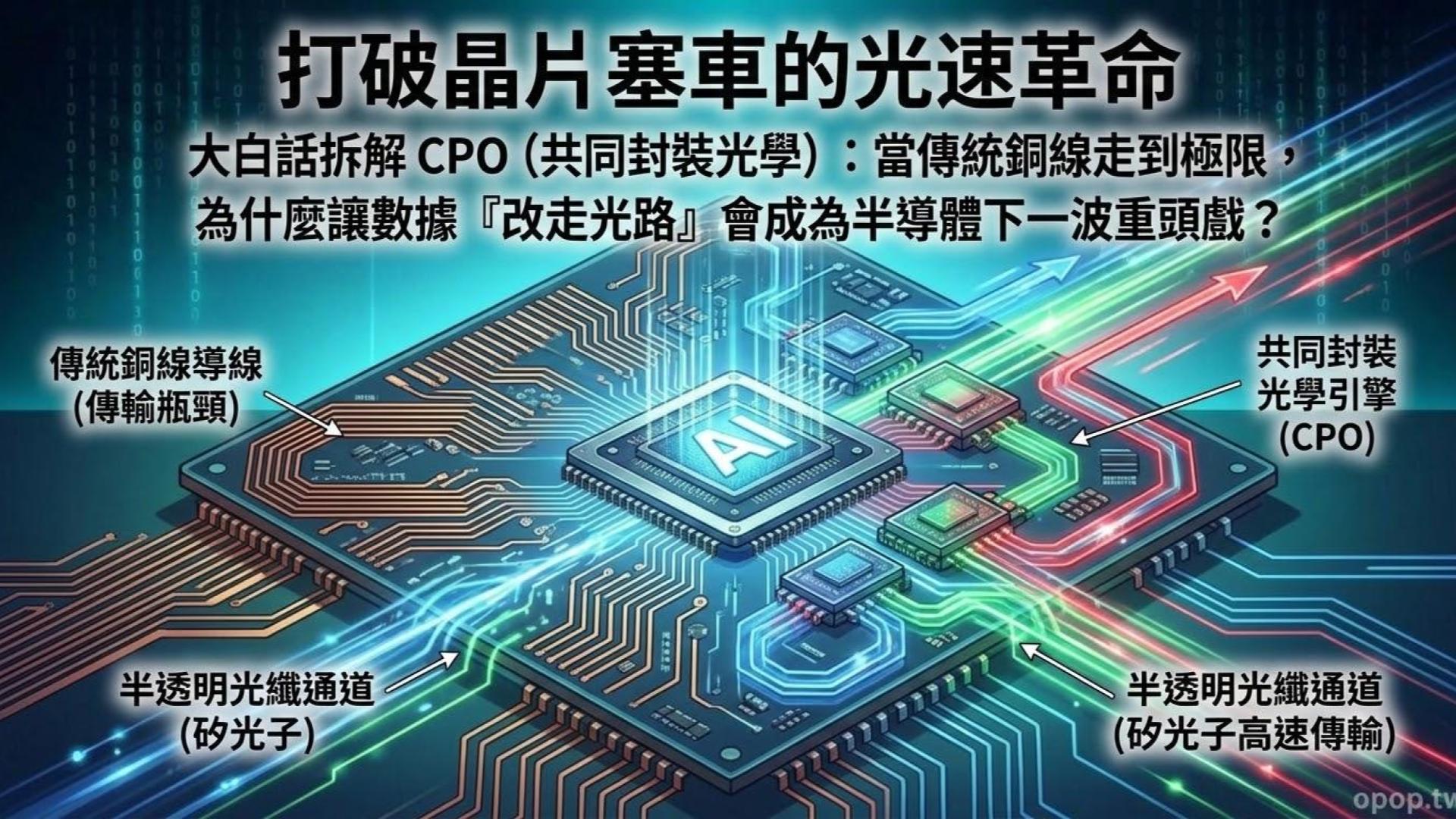

2. 什麼是 CPO？把「光速傳送門」直接搬到大腦隔壁
要把傳統的電訊號改成光訊號，需要經過一種類似翻譯官的組件，叫做「光收發模組（光電轉換）」。
在技術演進上，這項技術經歷了三個階段，而 CPO 就是目前的終極完成體：
- 可插拔式光模組（Pluggable）：【住在很遠的城門外】
光模組做成類似隨身碟的形狀，插在伺服器機殼的外殼上。晶片算完的「電訊號」，必須辛辛苦苦走過一長段電路板銅線，到了機殼邊緣，才轉換成「光訊號」透過光纖射出去。這中間的銅線走線依然造成了損耗。 - 光電共封裝（CPO）：【直接住進大腦家隔壁】
科學家索性運用先進的「矽光子」技術，把負責運算的晶片，跟負責光電轉換的晶片，用先進封裝技術直接「包在同一個基板上」。
這就像是，以前我們要把貨物（數據）送到遠方，必須先開一段漫長又塞車的平面道路（銅線），到了城門外才能換乘高鐵（光纖）。而 CPO 技術，就是直接把高鐵站（光電轉換模組）蓋在你的工廠（晶片）裡面。貨物一出廠，原地直接搭上光速高鐵，完美的避開了所有平面道路的損耗與發熱！
3. 一表看懂：傳統傳輸與 CPO 共同封裝的降維打擊
當傳輸媒介從「電」變成「光」，且空間距離縮短到極致，帶來的效能提升是跨時代的：
| 評比項目 | 傳統可插拔式光模組 (Pluggable) | 共同封裝光學 (CPO) | 2026 產業升級核心效益 |
|---|---|---|---|
| 傳輸媒介 | 銅線電路板 → 外接光模組 | 晶片端直接進行矽光子光電轉換 | 徹底解決高速傳輸下的訊號衰減問題。 |
| 傳輸頻寬極限 | 到了 800G 世代即面臨嚴重物理物理瓶頸 | 輕鬆跨越 1.6T 以上的高速傳輸 | 滿足下一世代頂級 AI 伺服器叢集的頻寬剛需。 |
| 訊號延遲度 | 較高（走線長、轉換關卡多） | 極低（光速傳輸、就近轉換） | 提升萬顆晶片聯合作戰時的同步運算效率。 |
| 功耗與發熱 | 傳輸耗電大、發熱量顯著 | 預估可降低 30% 以上的功耗 | 大幅舒緩資料中心的用電缺口與散熱壓力。 |
4. 💡 建立長線投資大局觀：看懂矽光子聯盟的含金量
理解了 CPO 為什麼是必然的科技趨勢，在評估 AI 科技產業的長線配置與數據篩選時，你就能精準看清產業鏈的真正價值：
- 這不是題材炒作，而是物理剛需： 只要 AI 模型持續變大、算力持續往上堆疊，網絡傳輸就必須「光子化」。這是一個確定性極高的產業大趨勢。
- 鎖定核心封裝與關鍵組件： 既然 CPO 是要把「光學組件」跟「運算晶片」精準封裝在一起，這需要極高的半導體微米級對準技術。這也是為什麼台積電、日月光投控等半導體巨頭要聯手成立「矽光子產業聯盟」的原因。掌握精密耦合技術、光學元件測試、以及交換器晶片的龍頭廠，才會是這波傳輸革命下走得最穩健的隱形贏家。
總結：傳輸跟上了光速，那元件準備好了嗎？
CPO 共同封裝光學的誕生，成功幫高速運作的 AI 晶片打通了任督二脈，讓數據傳輸正式邁入光速時代。但正所謂牽一髮而動全身，當整台 AI 伺服器的傳輸功率、電壓變換速度跟著飆升到前所未有的高頻狀態時，旁邊那些負責「穩定電壓、濾除雜訊」的基礎被動元件，也跟著面臨了前所未有的「防燒壞」大考驗。
我們下一篇，就來聊聊這個在伺服器板子上密密麻麻、不可或缺的隱形守護者 —— MLCC（積層陶瓷電容）。
重點筆記：
- 銅線瓶頸： 傳統銅線傳輸在高速下面臨訊號損耗大、高發熱與高耗電的物理極限，難以支撐 AI 需求。
- 共封架構： CPO 透過矽光子技術，將光電轉換模組與運算晶片直接封裝在同一基板，實現就近轉換。
- 巨大優勢： 具備跨越 1.6T 以上的超高頻寬，能有效降低 30% 功耗，是資料中心升級的關鍵剛需。
想問問各位…
看完了 CPO 將傳輸升級為「光速高鐵」的底層邏輯，在評估這項新技術的落地時，你認為最需要關注的評估點是什麼？
- A. 半導體巨頭的量產時程（如台積電、日月光的製程進度），這決定了技術何時能全面普及。
- B. 傳統光模組大廠的轉型速度，看她們能否順利切入 CPO 封裝與晶片大廠完成認證。
- C. 我傾向尋找網通交換器龍頭，畢竟大水管做好了，最先受惠的一定是高階網路交換器升級。
